Menara Ketegangan: Reka Bentuk & Aplikasi untuk Penghantaran Kuasa

Menara ketegangan ialah struktur penghantaran bertetulang yang menguruskan tekanan mekanikal apabila talian kuasa menukar arah melebihi 2 darjah. Menara ini menggunakan penebat terikan mendatar untuk menahan daya membujur, dikelaskan sebagai jenis-B (2-15°), jenis-C (15-30°) atau jenis-D (30-60°) berdasarkan sudut sisihan yang diperlukan untuk talian penghantaran anda.

Tidak seperti menara penggantungan yang hanya menggantung konduktor secara menegak, menara ketegangan melabuhkannya dengan kuat untuk mengelakkan keruntuhan garisan progresif. Anda memerlukannya pada setiap perubahan arah, dengan jarak maksimum 15 rentang atau 5 kilometer antara pemasangan.

Apa yang Membezakan Menara Ketegangan

Inilah yang memisahkan menara ketegangan daripada struktur penghantaran standard.

Menara ketegangan menarik konduktor dan bukannya hanya menyokong berat badan mereka. Penebat berjalan secara mendatar, bukan secara menegak seperti yang anda lihat pada menara penggantungan. Orientasi mendatar ini membolehkan mereka mengendalikan daya tarikan apabila talian penghantaran anda membuat pusingan.

Kebanyakan talian penghantaran menggunakan menara penggantungan untuk larian lurus—ia lebih ringan dan lebih murah. Tetapi apabila garisan anda menyimpang lebih daripada 2 darjah, anda memerlukan struktur bertetulang menara ketegangan. Dalam 17 tahun kami mengeluarkan menara di Menara XY, kami telah melihat projek gagal kerana jurutera cuba menolak menara penggantungan melebihi had 2 darjah mereka.

Perbezaan harga menceritakan kisahnya. Menara ketegangan berharga 40-60% lebih tinggi daripada menara penggantungan kerana ia memerlukan tetulang keluli yang lebih berat, asas yang lebih besar dan susunan penebat yang lebih kompleks. Tetapi pelaburan tambahan itu menghalang kegagalan lata yang boleh merobohkan keseluruhan bahagian penghantaran.

B-Type, C-Type, dan D-Type: Memilih Menara Anda

Sisihan sudut anda menentukan jenis yang anda perlukan.

Menara Ketegangan Jenis B (2-15°)

Menara jenis B mengendalikan perubahan arah yang lembut dengan reka bentuk dua kaki. Anda akan menggunakan ini untuk:

• Mengikut rupa bumi secara beransur-ansur
• Pelarasan laluan kecil di sekeliling halangan
• Sudut sehingga 15 darjah

Ketinggian berkisar antara 30-45 meter untuk talian 110kV, memanjang kepada 40-60 meter untuk penghantaran 220kV. Dengan kapasiti pengeluaran tahunan 40,000 tan kami, kami biasanya menghantar menara jenis B dalam 8-12 minggu bergantung pada spesifikasi anda.

Menara Ketegangan Jenis C (15-30°)

Menara jenis C menambah kaki ketiga untuk kestabilan pada sudut sederhana. Ini berfungsi untuk:

• Lintasan lembah di mana rupa bumi memaksa selekoh yang lebih tajam
• Penghalaan bandar di sekitar pembangunan padat
• Sudut dari 15 hingga 30 darjah

Jangkakan ketinggian 35-55 meter untuk 110kV dan 50-70 meter untuk 220kV+. Konfigurasi tiga kaki mengagihkan beban dengan lebih sama rata daripada menara jenis B, penting untuk peningkatan daya sisi pada sudut ini.

Menara Ketegangan Jenis-D (30-60°)

Menara jenis D mewakili pilihan tugas berat untuk perubahan arah yang tajam. Anda memerlukan ini apabila:

• Melintasi halangan rupa bumi utama seperti rabung
• Membuat selekoh tajam untuk mengelakkan kawasan perlindungan
• Mengendalikan sudut melampau dari 30 hingga 60 darjah

Menara ini selalunya menggunakan reka bentuk empat kaki dan boleh mencapai 55-80 meter untuk aplikasi voltan tinggi. Kerja asas sahaja boleh mengambil masa 14 hari setiap menara kerana beban besar yang terlibat.

Spesifikasi Utama mengikut Tahap Voltan

Berikut ialah perkara yang anda perlu tahu untuk aplikasi voltan yang berbeza.

Berat

Julat Ketinggian	Voltan	Lebar Asas Julat	Pelepasan Konduktor
110kV	30-60m	5-10m	7-9m	15-30 tan
220kV	40-70m	8-12m	9-12m	30-50 tan
400kV	50-75m	10-15m	12-15m	50-80 tan
500kV +	55-80m	12-18m	15-20m	80-150 tan

Pasukan kejuruteraan kami di XY Tower mereka bentuk setiap menara untuk memenuhi piawaian GB, EN dan ASTM. Sistem pengurusan kualiti yang kami kekalkan di bawah pensijilan ISO 9001 memastikan spesifikasi yang konsisten merentasi larian pengeluaran.

Peraturan 15 Rentang yang Tidak Boleh Anda Abaikan

Jarak strategik menghalang kegagalan bencana.

Letakkan menara ketegangan pada selang maksimum 15 rentang atau 5 kilometer—yang mana lebih dahulu. Jarak ini mewujudkan bahagian yang mengasingkan kegagalan konduktor. Jika wayar putus di antara dua menara ketegangan, hanya bahagian itu yang terjejas. Selebihnya talian anda kekal beroperasi.

Di antara menara ketegangan, anda akan memasang menara penggantungan yang lebih ringan. Bahagian biasa mungkin kelihatan seperti ini:

1. Menara ketegangan (permulaan bahagian)
2. Menara penggantungan
3. Menara penggantungan
4. Menara gantung (teruskan sehingga 15 rentang)
5. Menara ketegangan (hujung bahagian)

Kami telah mengeluarkan struktur talian penghantaran untuk projek di seluruh Afrika dan Asia Tenggara di mana rupa bumi memaksa bahagian yang lebih pendek daripada 5 kilometer. Tidak mengapa—peraturan 15 rentang/5km menetapkan maksimum, bukan minimum.

Bagaimana Penebat Terikan Berfungsi

Konfigurasi penebat mentakrifkan keupayaan menara.

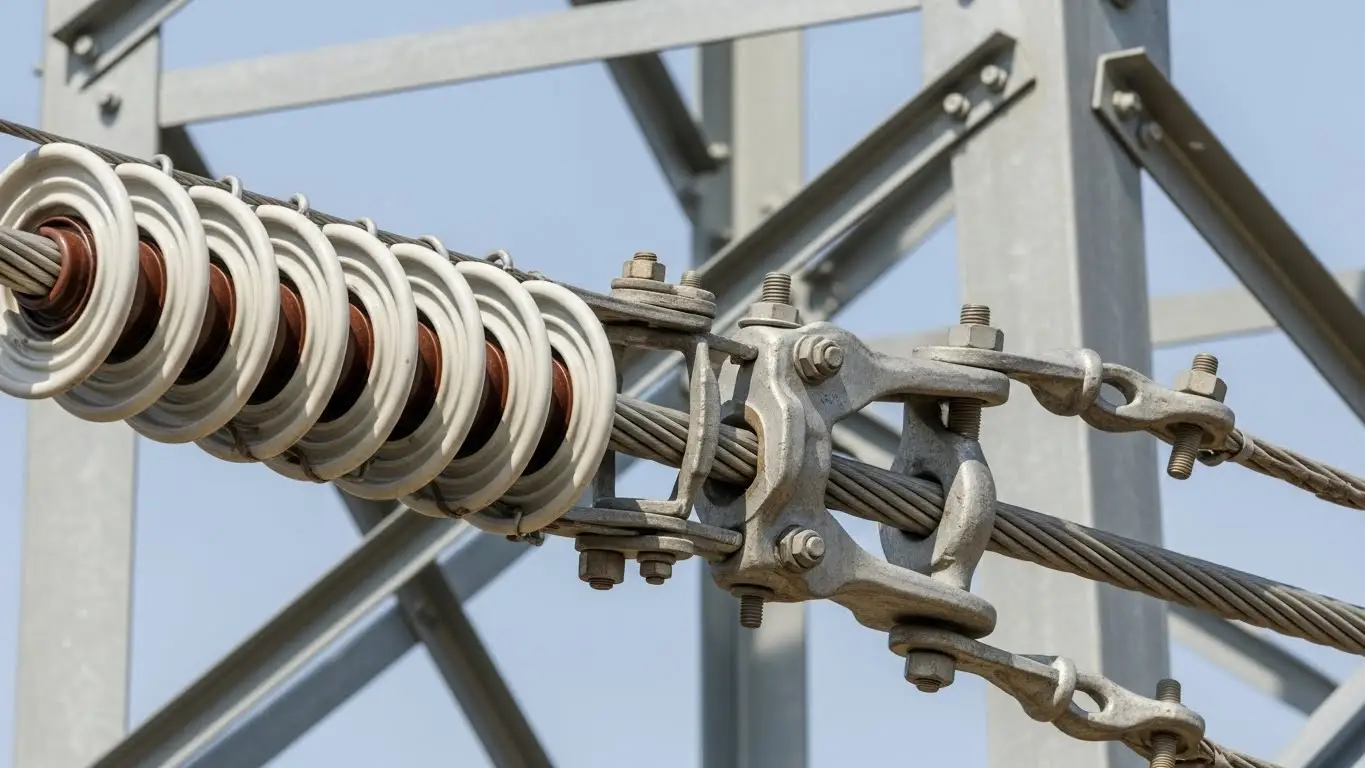

Penebat terikan melekat secara mendatar, menarik konduktor ke dalam struktur menara. Bandingkan ini dengan penebat penggantungan yang tergantung secara menegak hanya menyokong berat. Lampiran mendatar ini mewujudkan titik sauh tegar yang menahan daya tarikan apabila garisan anda berubah arah.

Anda akan melihat tiga bahan penebat utama:

• Rentetan cakera kaca: Pemeriksaan kerosakan tradisional yang boleh dilihat, jangka hayat 25-30 tahun
• Perhimpunan porselin: Rintangan pencemaran yang sangat baik, lebih berat daripada kaca
• Polimer komposit: Berat yang lebih ringan, rintangan UV unggul, lebih disukai untuk pemasangan baharu

Panjang rentetan bergantung kepada voltan. Untuk 110kV anda memerlukan kira-kira 1.5-2.5 meter, memanjang kepada 6-9 meter untuk aplikasi 500kV+. Berbilang rentetan selari meningkatkan kekuatan mekanikal untuk senario beban tinggi.

Keperluan Permohonan Khas

Lintasan tertentu menuntut pelepasan yang tepat.

Lintasan Kereta Api

Menara anda mesti duduk pada jarak minimum ketinggian menara ditambah 6 meter dari garis tengah trek. Pelepasan konduktor? 17.90 meter dari permukaan kereta api, tiada pengecualian. Rentang maksimum: 200 meter.

Gandakan perkakasan ketegangan dan penebat anda di lintasan kereta api. Redundansi melindungi daripada kegagalan satu titik ke atas infrastruktur kritikal.

Lintasan Jalan

Kekalkan pelepasan minimum 12 meter dari permukaan jalan ke konduktor terendah. Sekali lagi, perkakasan ketegangan berganda dan penebat berganda adalah wajib untuk redundansi keselamatan.

Lintasan Sungai dan Lembah

Menara ketegangan merentasi sungai moden boleh menjangkau sehingga 800 meter dengan sisihan sudut sifar darjah. Anda memerlukan struktur yang lebih tinggi untuk mencapai kelegaan yang diperlukan dan menguruskan rentang konduktor yang lebih panjang.

Untuk projek yang melibatkan aplikasi khusus seperti menara komunikasi kecemasan atau struktur telekomunikasi atas bumbung, keperluan pelepasan berubah berdasarkan peraturan tempatan.

Spesifikasi Bahan Yang Penting

Gred keluli menentukan jangka hayat menara dan kapasiti beban.

Kami mengeluarkan menara ketegangan menggunakan empat gred keluli utama:

Q235B (kekuatan tegangan 370-500 MPa)

• Aplikasi tugas ringan
• Talian voltan yang lebih rendah (33-66kV)
• Kos efektif untuk pemasangan mudah

Q345B (kekuatan tegangan 470-630 MPa)

• Voltan sederhana (110-220kV)
• Spesifikasi yang paling biasa
• Keseimbangan kekuatan dan kos terbaik

Q420B (kekuatan tegangan 520-680 MPa)

• Aplikasi voltan tinggi (400kV+)
• Keadaan persekitaran yang melampau
• Pemasangan zon seismik

ASTM A572 GR65 (kekuatan tegangan 450-620 MPa)

• Standard projek antarabangsa
• Setara dengan Q345B
• Diutamakan untuk projek eksport

Kemudahan tergalvani celup panas kami di Guanghan, Deyang menggunakan ketebalan salutan zink minimum 86μm. Lapisan galvanisasi inilah yang memastikan menara berdiri selama 50+ tahun dalam persekitaran yang menghakis. Kami mengawal keseluruhan proses galvanizing secara dalaman, tidak seperti pengeluar yang menyumber luar dan kehilangan pengawasan kualiti.

Peta Jalan Pematuhan Piawaian

Memenuhi piawaian antarabangsa bukanlah pilihan.

Menara ketegangan anda perlu mematuhi:

• IEEE 1070-95: Keperluan reka bentuk dan ujian
• IEC 60652: Memuatkan prosedur ujian
• ISO 9001:2015: Sistem pengurusan kualiti
• GB/T 2694: Piawaian kebangsaan China (jika berkenaan)

Setiap menara menjalani ujian komprehensif sebelum meninggalkan kemudahan kami:

1. Ujian lentur untuk mengesahkan integriti struktur
2. Ujian rintangan kilasan untuk beban angin
3. Ujian beban mampatan pada antara muka asas
4. Pengesahan kekuatan muktamad pada titik sambungan kritikal
5. Pemeriksaan ketebalan galvanisasi pada 10 titik rawak

Dokumentasi ujian mengiringi setiap penghantaran. Pelanggan boleh menyaksikan ujian kilang—kira-kira 30% daripada pelanggan antarabangsa kami memilih pilihan ini.

Konfigurasi reka bentuk untuk keadaan yang berbeza

Bentuk menara menyesuaikan diri dengan keperluan tapak.

Reka bentuk berbentuk cawan: Konfigurasi tradisional, optimum untuk sudut sederhana, pengangkutan yang lebih mudah dalam bahagian

Berbentuk kepala kucing: Kestabilan sisi yang dipertingkatkan, lebih disukai untuk zon angin kencang, penggunaan keluli yang lebih berat sedikit

Konfigurasi tegak: Jejak sempit untuk hak laluan terhad, memerlukan asas yang lebih mendalam, biasa di kawasan bandar

Reka bentuk julur: Keupayaan pemuatan asimetri, berguna berhampiran sempadan harta tanah, kejuruteraan khusus diperlukan

Berbentuk tong: Kekuatan maksimum untuk sudut yang melampau, kos bahan tertinggi, digunakan untuk aplikasi 45-60 °

Keadaan tapak memacu pemilihan. Klasifikasi zon angin, aktiviti seismik, kapasiti galas tanah, dan hak laluan yang tersedia semuanya menjadi faktor dalam reka bentuk akhir. Pasukan kejuruteraan kami menjalankan analisis PLS-TOWER pada setiap konfigurasi tersuai untuk mengesahkan laluan beban dan faktor keselamatan.

Faktor Kos dan Perancangan Belanjawan

Memahami harga membantu perancangan projek.

Menara ketegangan berjalan 40-60% lebih mahal daripada menara penggantungan seunit. Tetapi anda memerlukan lebih sedikit daripada mereka. Talian penghantaran 100 kilometer biasa mungkin menggunakan 300 menara penggantungan tetapi hanya 20-25 menara ketegangan.

Pemacu kos utama:

• Kuantiti bahan: 15-150 tan bergantung kepada jenis dan voltan
• Kerumitan asas: Asas yang lebih dalam dan lebih luas untuk beban yang lebih tinggi
• Galvanisasi: Proses celup panas menambah 12-15% kepada kos keluli asas
• Ujian dan pensijilan: Kawalan kualiti mewakili 5-8% daripada jumlah keseluruhan
• Pengangkutan: Penghantaran keratan mengurangkan kos logistik

Untuk harga menara penghantaran semasa, kos bahan turun naik mengikut pasaran keluli. Kunci harga semasa perolehan untuk mengelakkan turun naik pasaran semasa garis masa projek anda.

Jumlah kos projek dipecahkan kira-kira sebagai:

• Pembuatan menara: 45-50%
• Kerja asas: 25-30%
• Buruh pemasangan: 15-20%
• Ujian dan pentauliahan: 5-10%

Rangka Kerja Pemilihan untuk Projek Anda

Melalui proses ini untuk spesifikasi menara yang betul.

Langkah 1: Petakan Laluan Anda Tinjau laluan talian penghantaran dan kenal pasti setiap titik di mana sisihan melebihi 2 darjah. Tandakan ini sebagai lokasi menara ketegangan yang berpotensi.

Langkah 2: Kira Sudut Sisihan Gunakan peralatan ukur untuk mengukur sudut tepat pada setiap selekoh. Ini menentukan sama ada anda memerlukan menara jenis B, C atau D.

Langkah 3: Semak Jarak Sahkan bahawa tiada bahagian melebihi 15 rentang atau 5 kilometer. Tambah menara ketegangan perantaraan jika perlu untuk pengasingan bahagian.

Langkah 4: Padankan Keperluan Voltan Pilih ketinggian menara berdasarkan tahap voltan anda dan pelepasan tanah yang diperlukan. Ambil kira panjang rentetan penebat dalam pengiraan jumlah ketinggian.

Langkah 5: Menilai Faktor Alam Sekitar Semak klasifikasi zon angin tempatan, keperluan pemuatan ais dan aktiviti seismik. Faktor-faktor ini mungkin memerlukan peningkatan daripada spesifikasi standard.

Langkah 6: Sahkan Keadaan Asas Jalankan penyiasatan geoteknik di tapak menara yang dicadangkan. Kapasiti galas tanah mempengaruhi lebar asas dan kedalaman asas.

Langkah 7: Sahkan Piawaian Kenal pasti piawaian antarabangsa yang digunakan untuk projek dan rantau anda. Pastikan pengilang anda boleh menyediakan dokumentasi pematuhan.

Langkah 8: Rancang Akses Pemasangan Pertimbangkan bagaimana bahagian menara akan sampai ke setiap tapak. Akses terhad mungkin memerlukan saiz bahagian yang lebih kecil untuk pemasangan manual.

Jangkaan Garis Masa Pemasangan

Rancang tempoh ini bagi setiap menara.

Fasa Asas (7-14 hari setiap menara)

• Penggalian: 2-3 hari
• Acuan dan rebar: 2-3 hari
• Tuang konkrit: 1 hari
• Tempoh pengawetan: 7-10 hari minimum

Perhimpunan Menara (3-5 hari setiap menara)

• Penghantaran dan kedudukan bahagian: 1 hari
• Pembinaan struktur utama: 1-2 hari
• Pemasangan lengan silang: 1 hari
• Pemeriksaan kualiti dan sentuh: 1 hari

Rentetan Konduktor (berbeza mengikut bahagian)

• Persediaan peralatan merangkai
• Penarikan wayar dan lampiran
• Ketegangan mengikut spesifikasi
• Pelarasan kendur akhir

Kelewatan cuaca menambah 20-30% kepada garis masa teori dalam kebanyakan iklim. Kawasan monsun memerlukan penjadualan bermusim untuk kerja asas.

Keperluan Penyelenggaraan Dari Semasa ke Semasa

Pemeriksaan berkala menghalang kegagalan yang mahal.

Pemeriksaan Visual Tahunan

• Semak kakisan yang jelas
• Sahkan ketat bolt pada sambungan kritikal
• Cari kerosakan atau penjejakan penebat
• Dokumentasikan sebarang pencerobohan tumbuh-tumbuhan

Penilaian Terperinci 5 Tahun

• Ujian ultrasonik sambungan dikimpal
• Pengukuran ketebalan galvanisasi
• Tinjauan penempatan yayasan
• Ujian beban struktur jika timbul kebimbangan

Pemeriksaan Kecemasan Selepas Ribut

• Pemeriksaan visual segera selepas cuaca buruk
• Pemeriksaan keutamaan komponen tekanan tinggi
• Dokumentasikan sebarang ubah bentuk kekal
• Pembaikan kecemasan jika diperlukan untuk kebolehpercayaan grid

Teknologi dron telah mengurangkan kos pemeriksaan sebanyak 30% berbanding kaedah pendakian tradisional. Kamera resolusi tinggi mengenal pasti isu yang akan mengambil masa berhari-hari untuk dicari secara manual.

Menara kami jarang memerlukan pembaikan struktur dalam tempoh 20 tahun pertama jika diselenggara dengan betul. Sentuhan galvanisasi pada titik sambungan mewakili aktiviti penyelenggaraan yang paling biasa. Belanjawan kira-kira 2-3% daripada kos menara awal untuk penyelenggaraan sepanjang jangka hayat 50 tahun.
